各种主板跳线说明文章

时间:2010-03-02    点击: 次    来源:互联网    作者:佚名 - 小 + 大

【前置USB与音频的说明】

机箱前置USB/音频线如何与主板进行连接,对于一些新手有一定难度,要知道一旦接线出错,轻则无法使用USB和音频设备,重则烧毁USB设备或主板。

§机箱前置USB接线的定义

首先还是了解一下机箱上前置USB各个接线的定义。通常情况下,红线:电源正极(接线上的标识为:+5V或VCC)、白线:负电压数据线(标识为:Data-或USB Port -)、绿线:正电压数据线(标识为:Data+或USB Port +)、黑线:接地(标识为:GROUND或GND)。某些机箱厂商基于其本身的工艺设计要求,信号线的颜色会与上面介绍的不尽相同,而且考虑到与主板接线的方便性、准确性、通用性,有的机箱厂商将USB线做到一个模块上(诸如银河5GNO1、5GNO2、B01机箱,Lite-OnG525E机箱,嘉田5208机箱等),有的机箱厂商考虑到USB线与主板连接时的通用性,则将信号线进行分散并对每一根信号线作以标识(诸如爱特立机箱、富士康机箱、永阳YY5601机箱等),这样为了适应很多类型的USB接口(以下介绍)。但无论机箱的USB线如何定义,只要明白主板上前置USB接口的每一根针是如何定义的,就不会将USB线接错!

§主板USB针脚的定义

下面再来看一下主板上的USB针脚定义,虽然目前各品牌主板上扩展的USB针脚定义各不相同,但不外乎以下几大类型与接线方法:

第一类:8针型

该类型的针脚是1999年以前生产的主板所用,不过目前少数P4级(低档)主板也有采用这种类型的针脚。通常接线方法:将红线插入USB针脚1与针脚2,余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚(见图一),第二种接线方式是与第一组接线正好相反(见图二)。





第二类:9针型

  该类型的USB针脚多为最近新出的主板,多见于支持Pentium 4或Athlon XP芯片组的主板(如I845D、I845E、I865PE、SiS 650、VIA P4M266/A、VIA P4X266/E、VIA P4X400等),尤其是支持USB2.0的主板。该类型的USB针脚接线较为统一,可通用于大多数主板。





第三类:10针型

采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板,接法较前两种类型来说要乱得多,总结下来大致有五种接法:











一般来说针脚1就是第一组USB的电源正极,分辨针脚1方法就是看其主板上的标识,有的直接标"1"、有的则是黑色三角或用白粗线条表示。还有就是某些品牌的主板如果两个前置USB同时连接USB设备的话,会出现其中一个不能正常使用的情况,这属于该主板的Bug,两个前置USB单独使用还是正常的。

§机箱前置音频接线的定义

通常情况下,红线:MIC接入、白线或绿线:左右声道、黑线:接地,另外,有一根橙线或红线为MIC提供电源。机箱厂商为了使音频接线通用于各种音频接口的主板,将信号线分散设计并作以标识,但这是极少数,大多数的音频线都做到了一个模块上,便于接线。

§主板前置音频针的定义

第一类:10针型(其中一针空位),10针型中包含以下三种定义方式。



/49/WBT0B__20060105234631113.png" onload="if(this.width />530){this.resize=true;this.width = 530;}">







(其中图十二的音频定义方式极为少见,目前只有大众FR33E主板采用该种方式)

第二类:16针型(其中两针空位)



下面将详细介绍一下八亿时空系列机型所采用的主板(支持前置USB/音频)其前置USB/音频是如何定义的,在这里只给出各种主板的型号和芯片组类型,因不同机型采用不同品牌的主板且同一种机型也有可能采用不同品牌的主板,故无法归属为何种机型。



USB/音频组合



主板/芯片组

备注

图三与图十



精英P6VEM2 /VIA VT8601

精英P6VEM3 /SIS630E

三帝BV23ML /VIA 8601T

三帝S21MT /SIS630ET

三帝P266MLU /VIA P4M266A

三帝PV40M(L) /VIA P4X266

三帝PV51M(L)V1.3/ VIA P4M266

三帝PV41M(L)V1.3/ VIA P4M266

三帝PV52ML / VIA P4M266

三帝PVXEML / VIA P4X266E

捷波P4XDMP    / VIA P4X266E

同维M921(LR) / VIA P4X266

同维M925(LR) V1.3 / VIA P4M266

同维M927(LR) V1.3 / VIA P4M266

精英P4VXMS / VIA P4X266

精英P4VXMD / VIA P4X266

精英P4VMM2 V1.3 / VIA P4M266

精英P4VMM2 V3.2 / VIA P4M266

精英P4VMM2 V3.2A / VIA P4M266A

精英P4VMM2 V7.3 / VIA P4M266A

映泰U8668Pro /VIA P4M266

映泰U8668Grand /VIA P4M266A

映泰U8668-D V7.1 /VIA P4M266A

映泰U8569V1.2 /VIA P4X266E

技嘉8IEML-T /I845E

精英L4VXA2 /VIA P4X400

VIA P4PB400FL /VIA P4X400

VIA P4UB400-FL /VIA P4X400

INTELD845GLAD /I845GL

INTELD845EPT2 /I845E

INTEL845PE /I845PE

INTEL865PESO /I865PE

INTEL865PERL/PECE /I865PE

INTELD845EPI/GVSR /I845E(GV)

INTELD865PCD /I865P

大众VC37 /I845GL

博登P4M2-BL  /VIA P4M266

华擎(ASRock)M266A /VIA P4M266A

精英P4VMM2 V5.0A /VIA P4M266A

精英SIS648FX /SIS648FX

大众P4M-800T /VIA PT800

映泰P4TSV /I865G

顶星TM-816A /VIA CLE266

三帝P651ML /SIS650GX

三帝PS51MLU /SIS650

大多数主板都采用该种USB与音频接口的定义和组合方式

当使用前置音频时将左右声道的短接跳线帽拔掉,插入音频线,要求音频线有短接线路,或者是在前置模块处,或者是在插头处通过短路环短接。



图3与图11


三帝PV51M(L)V1.1

三帝PV41M(L) V1.1

同维M925(LR) V1.1

同维M927(LR) V1.1

精英P4VMM2 V1.1

华擎(ASRock)M266A

前置音频左、右声

道无短接跳线帽

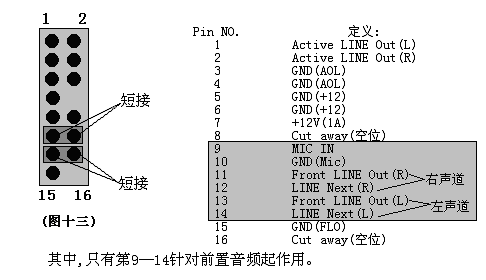

图九与图十三

(图七与图十三)



联想QDI全系列主板

三帝PV40M(L)

同维M921(LR)

精英P4VXMS

精英P4VXMD

精英P6STMT /SIS630ET

精英P6VXM2T / VIA 694T

图七与图九的USB

定义方式基本一致

图4与图12

大众FR33E /VIA 8601T

【内存和CPU跳线说明】

§内存跳线

涉及到内存跳线的主板既可以支持SDRAM内存又可以支持DDR内存,当然如果主板设置自动调压(内存工作电压)功能,就不必更改内存跳线设置(映泰U8668Pro/Grand就是一例)。如果有人问了:这样的主板DDR内存和SDRAM内存能不能同时使用,回答这是万万不能的。众所周知,SDRAM(168线)的工作电压是3V或3.3V,而DDR内存(184线)的工作电压是2.5V ,若主板厂商考虑到主板的兼容性与客户需求,就会在主板上的适当位置焊接跳线来设置内存的工作电压。

目前,我们所使用的涉及到内存跳线设置的主板有精英P4VMM2(PCB版本除V7.3以外)、同维M925(LR)、同维M927(LR)、三帝PV41ML、三帝PV51ML。以上几款主板都要求设置内存跳线,跳线位置下面说明。

手持主板,将主板印刷电路板正面朝向自己,I/O端口朝向左侧,在主板的右边缘有一排跳线组,标识为J2(A/B/C/D)和J3(A/B/C/D),在DDR内存插槽和SDRAM内存插槽之间靠近插槽下部(耍┯幸桓鎏弑晔段狫P1,这些跳线就是用来设置两种内存的工作电压的。见下图。



(图十四)

当使用SDRAM内存时J2(A/B/C/D)和J3(A/B/C/D)全部设置为OFF(非短接),J1设置为ON(短接)。

当使用DDR内存时J2(A/B/C/D)和J3(A/B/C/D)全部设置为ON(短接),J1设置为OFF(非短接)。

当然不同的主板有可能这两组跳线以不同的标识加以区分,但无论标识如何变化,只要能看明白电路板上印刷的说明,就不会出错了。下面以精英P4VMM2主板为例,印刷说明如下:

┏━━━━━━━━━━━━━━━━━━━━━━━━┓

┃J2 J3 ┃ ┃ JP1 ┃DRAM VCC ┃

┣━━━━━━━┫DRAM VIT┣━━ ╋ ━━━━━━┫

┃ABCD ABCD ┣━━━━━┫ ON ┃ 3V ┃

┣━━━━━━━┫ ┣━━ ╋ ━━━━━━┫

┃ALL ON ┃DDR1,2 ┃ OFF ┃ 2.5V ┃

┣━━━━━━━╋━━━━━┗━━━━━━━━━━┛

┃ALL OFF ┃DIMM1,2 ┃

┗━━━━━━━┻━━━━━┛

§CPU跳线

目前我们所使用的主板涉及到CPU跳线的有三帝P266MLU(VIA P4M266A)和精英P4VMM2(PCB版本V7.3 VIA P4M2
66A),跳线大体位置如上图所示,标识为JP1A1和JP1B1。设置列表如下:

┏━━━━━━━━━━━━━━┓

┃ JP1A1 JP1B1┃ CPU CLK ┃

┣━━━━━━━━━━━━━━┫

┃ 1-2 2-3 ┃ 100M FSB ┃

┣━━━━━━━━━━━━━━┫

┃ 2-3 1-2 ┃ 133M FSB ┃

┗━━━━━ ━┻━ ━━━━━┛

下面是各种P4 CPU(478针)外频列表:



Speeds Supporting Hyper-Threading Technology(超线程技术)

800 MHz system bus: 3.40E GHz, 3.40 GHz, 3.20E GHz

3.20 GHz, 3E GHz,2.80E GHz

2.80C GHz, 2.60C GHz, 2.40C GHz

533 MHz system bus: 3.06 GHz

Other Available Speeds

533 MHz system bus: 2.80A GHz, 2.80 GHz, 2.66 GHz

2.53 GHz, 2.40B GHz, 2.26 GHz

400 MHz system bus: 2.60 GHz, 2.50 GHz, 2.40 GHz,

2.20 GHz, 2A GHz

Intel Chipset

800 MHz system bus: Intel® 875P, 865G, 865PE,865GV

848P Chipsets

533/400 MHz system bus: Intel® 865P, 850 chipset

family, 850E, 845PE, 845GE,

845GV, 845E and 845G chipsets

400 MHz system bus: Intel® 845GL and 845 chipsets

VIA Chipset

800 MHz system bus: VIA PT800

533/400 MHz system bus: VIA P4M266A,VIA P4X266E,

VIA P4X400

400 MHz system bus:VIA P4M266,VIA P4X266,VIA P4X266A

【IEEE1394火线说明】

到目前为止,实现IEEE1394火线接口功能的机型只有采用VIA P4PB400、VIA P4UB400主板的行星2463、行星2465、行星2663;采用大众P4M-800T主板的彩虹7246和彩虹7243。其中行星系列采用永阳YY-5601机箱,彩虹系列采用永阳YY-55EG机箱,因采用的机箱火线扩展线定义不同、主板前置火线接口定义也不同,造成该两系列机型前置IEEE1394接口扩展线插接方法完全不一样。下面详细介绍一下两系列机型前置火线接口的插接方法。

§行星2463、行星2465、行星2663

行星2463和行星2465,若采用VIA原装P4PB/P4UB主板,则火线接口功能均能实现,只是有前置和后置之分,前置火线接口采用机箱自带的模块,而后置火线接口为主板附带的扩展接口,由于主板附带的扩展线火线插头已经做到一个模块上,利于插接,不再详细介绍。下面是前置火线接口的插接方法:

YY-5601机箱将前置火线扩展线分散定义,共7根信号线,分别标记为:TPA(蓝色)、TPA*(橙色)、

TPB(绿色)、TPB*(红色)、VG(黑色)、VP(白色)、Sheld/GND(黑色),其中彩色线为数据输入输出线,分两组TPA和TPB,白色为电源,黑色为接地。

VIA原装P4PB/P4UB 400主板的前置火线接口如下图所示:



插接前置火线时按下图方法接线:



§彩虹7243、彩虹7246

YY-55EG机箱前置火线扩展线汇集到一个模块上,但线序的定义与大众P4M-800T冲突,无法直接插到主板上,须对扩展线进行改造才能实现前置火线接口功能。

下图为机箱的火线扩展线接口:

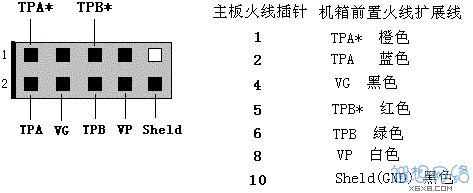

下图为大众P4M-800T主板前置IEEE1394火线接口定义图:

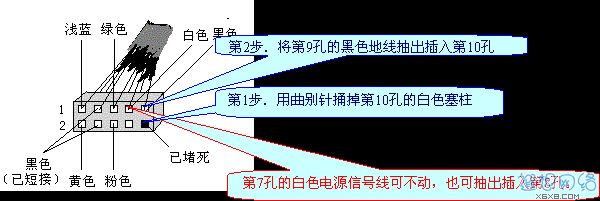

从上面的两图对比发现,机箱火线扩展线接口无法直接插到主板的插针上,已堵死的第10孔正好与主板的第10针(GND)冲突,若实现前置火线接口功能,需要按下图要求进行跳线设置:



经过上图的跳线设置后即可实现彩虹7243和彩虹7246机型的前置IEEE1394火线接口功能!
